Многоуровневые автостоянки ЖК «Мой ритм»
Многоуровневые сборно-монолитные автостоянки на 300 личных транспортных средств жильцов ЖК «Мой ритм».
Объект: Многоуровневые автостоянки в ПК-2, ПК-3 жилого комплекса «Мой ритм».

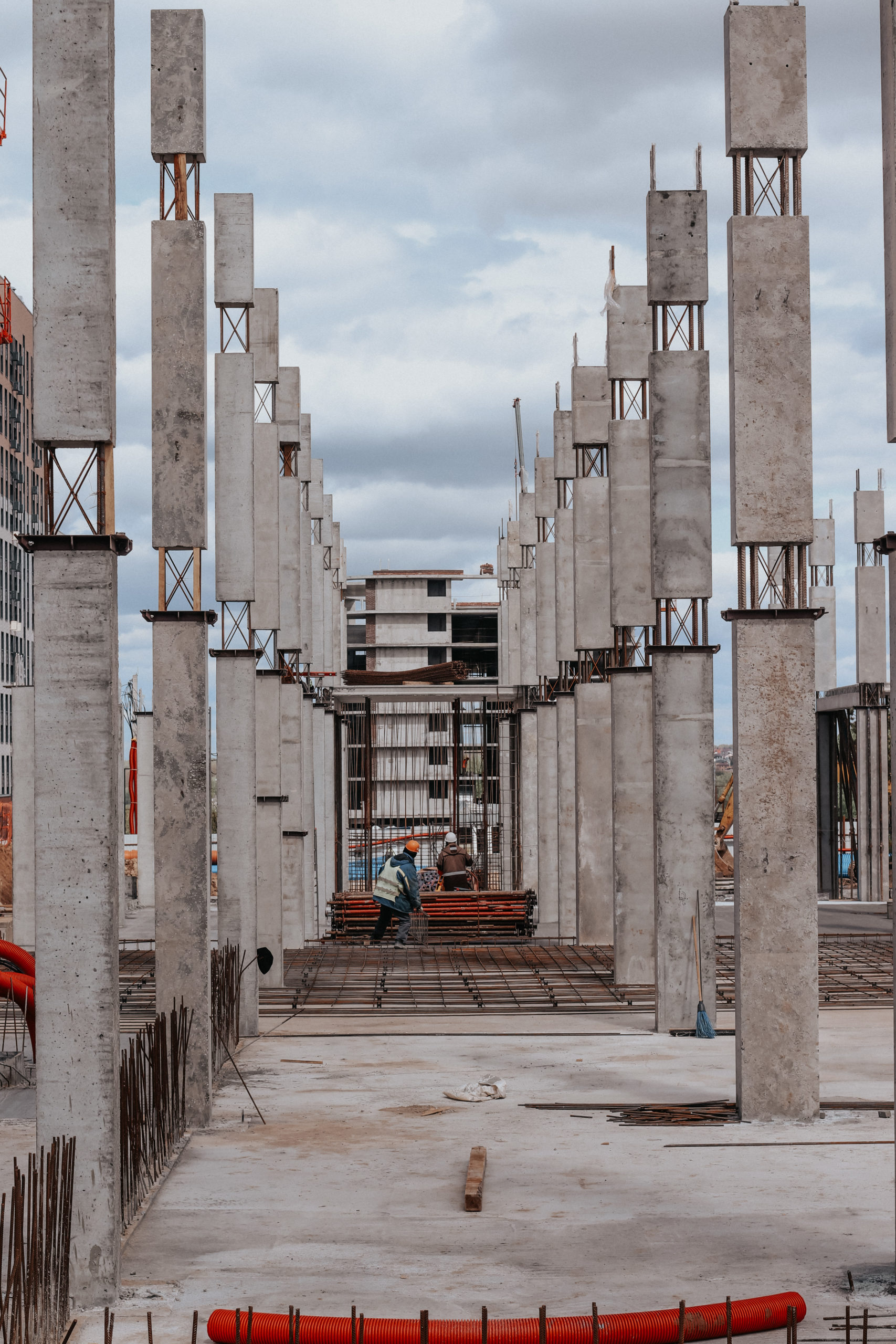

Несущая система: Сборно-монолитный каркас «Казань XXI век».
Заказчик: ООО «АК БАРС Инжиниринг».
Генпроектировщик: ООО «Стандарт Проект».
Задача фирмы состояла в проектировании несущих железобетонных конструкций как в классическом формате (альбомы чертежей КЖ и КЖИ), так и в информационной модели по технологии BIM. Проектные решения были разработаны для конструкций выше и ниже уровня пола.
Предусматривалось выполнение двух решений по возведению несущих конструкций многоуровневых автостоянок. Необходимость в разработке двух решений обусловлена тем, что в одном из вариантов первый этаж разделен на две функциональные секции, различающихся друг от друга по высоте.

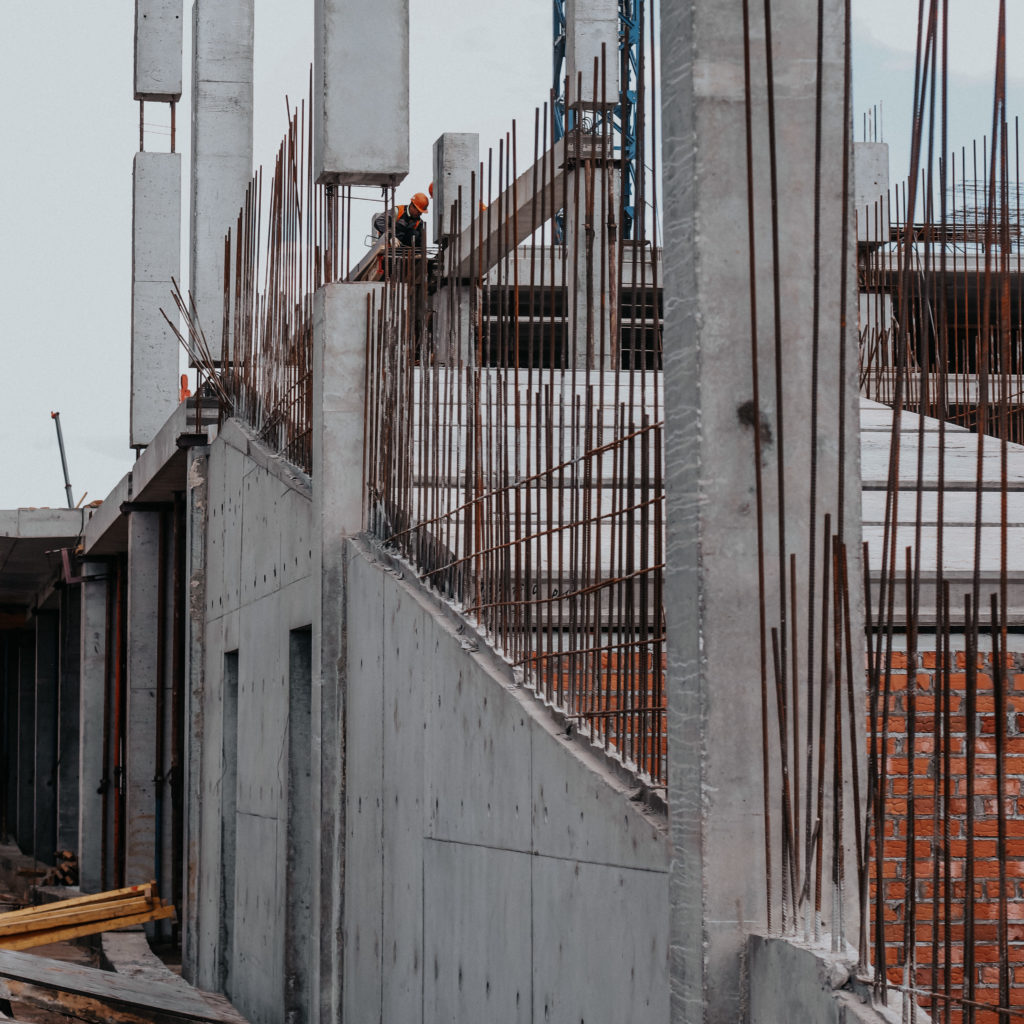

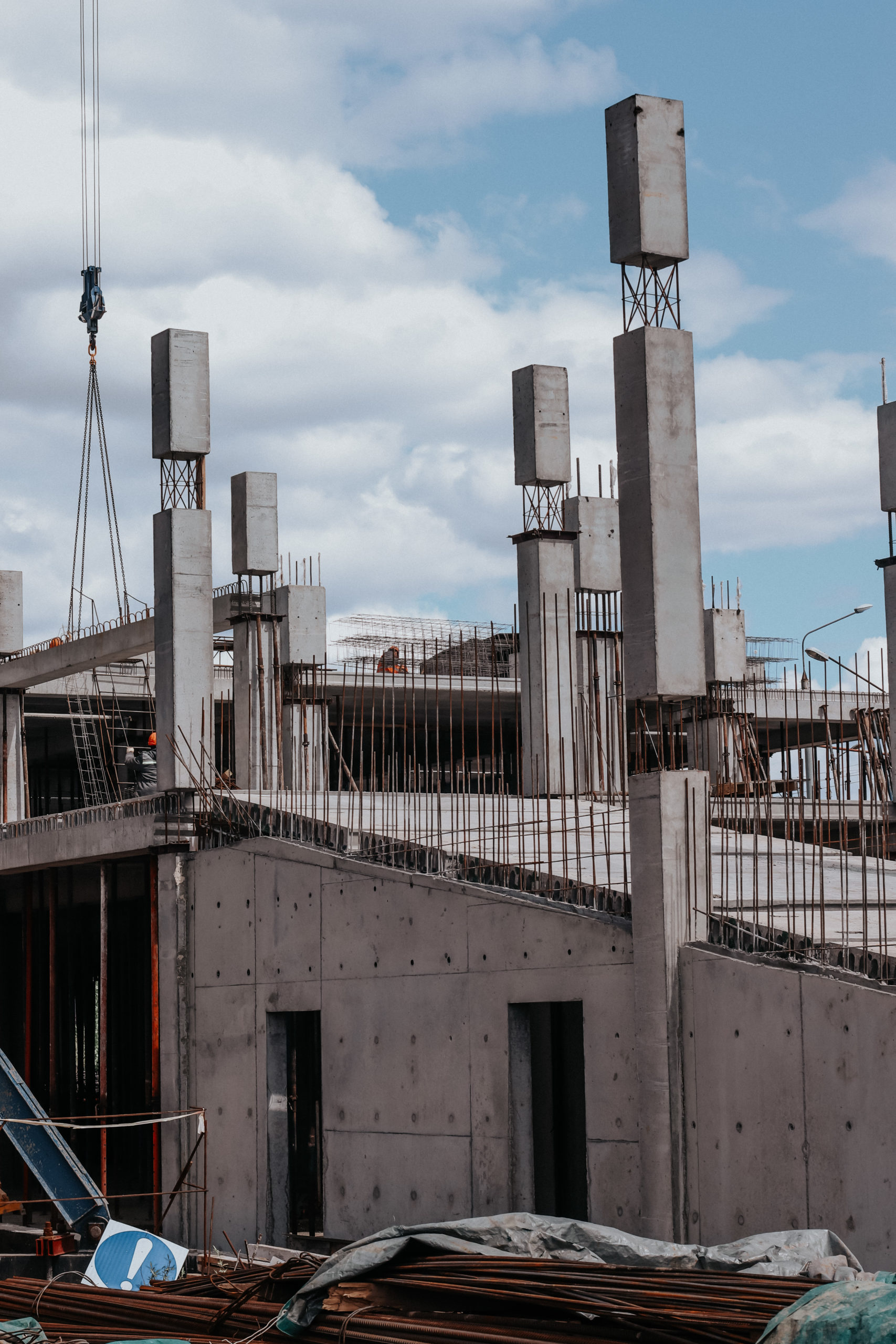

Вертикальная связь между ярусами парковки обеспечивается с помощью лестниц, лифтовой шахты и сборно-монолитного пандуса. Последний выполнен с применением пустотных плит, опираемых на монолитные стены.
Все вертикально-связевые конструкции являются дополнительными ядрами жесткости здания.

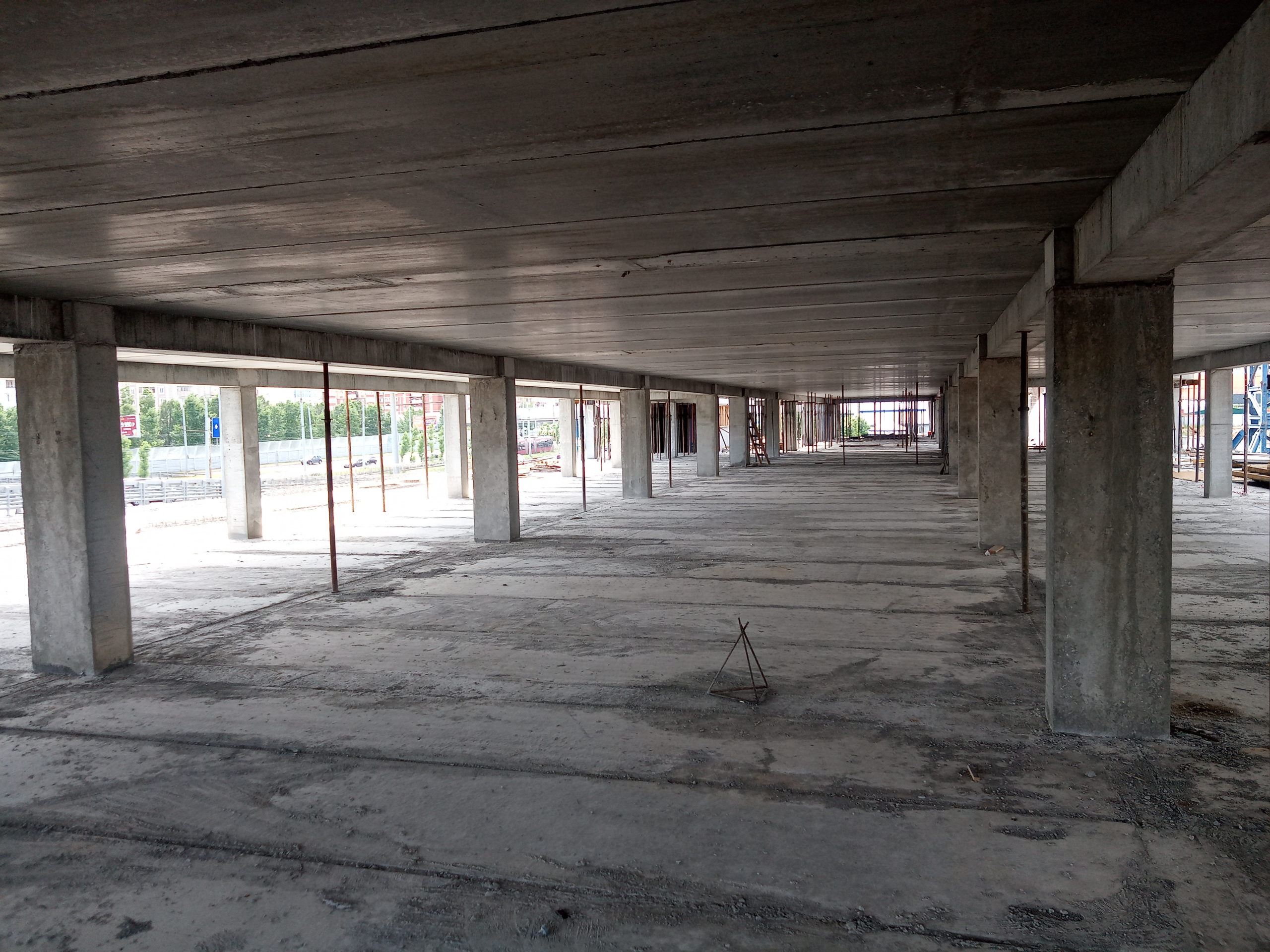

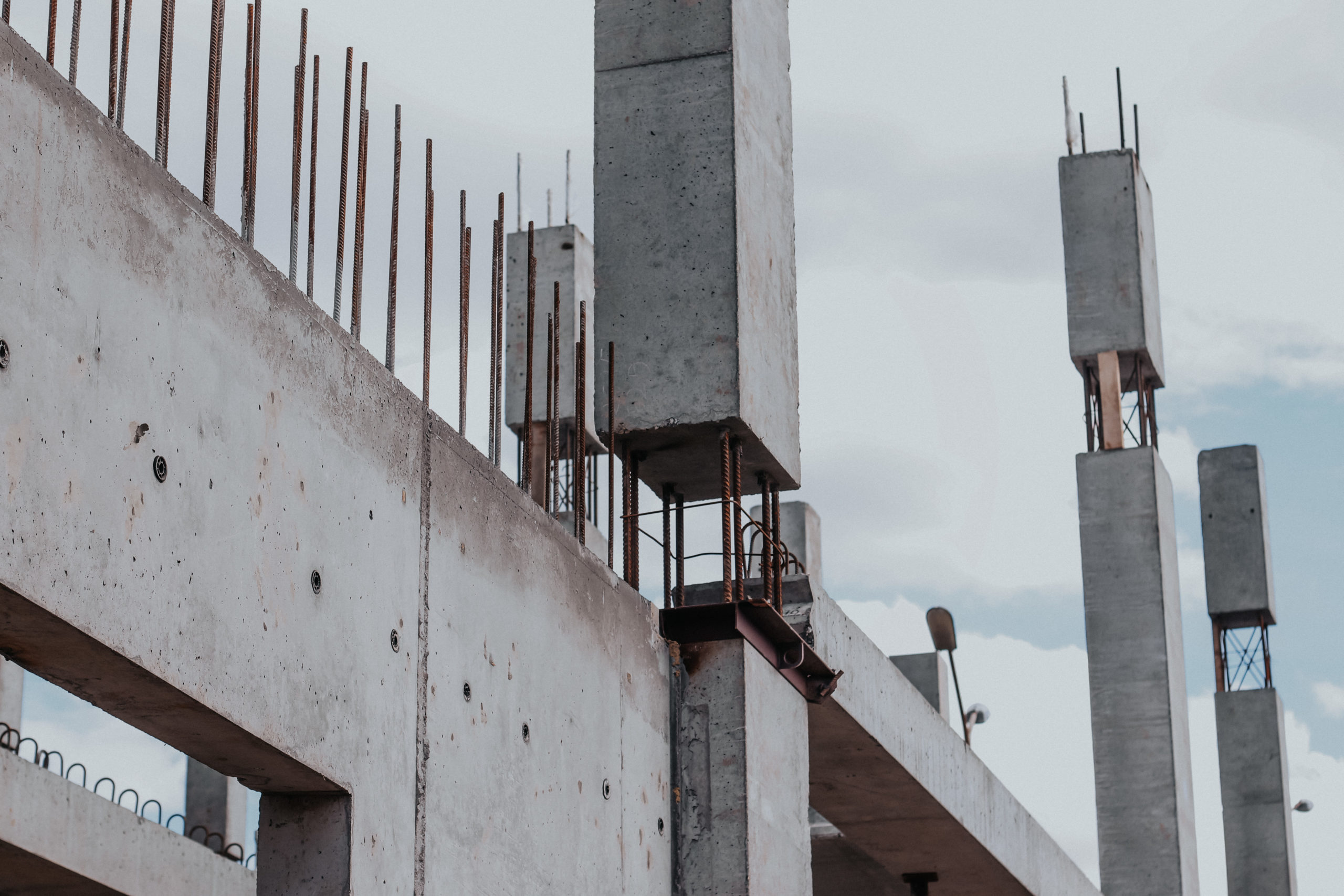

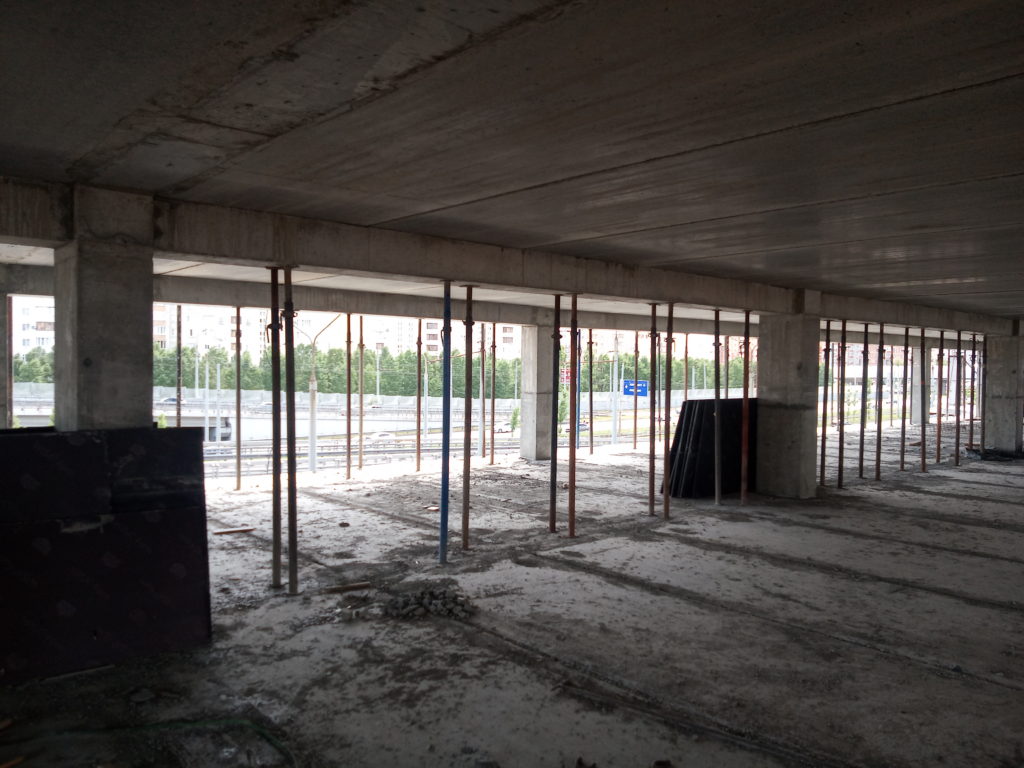

В конструкциях перекрытия использовались ригели с предварительным напряжением арматуры, выполненные по системе сборно-монолитного домостроения «Казань XXI век». Таким образом максимальный пролёт в свету составил 7,5 метров.

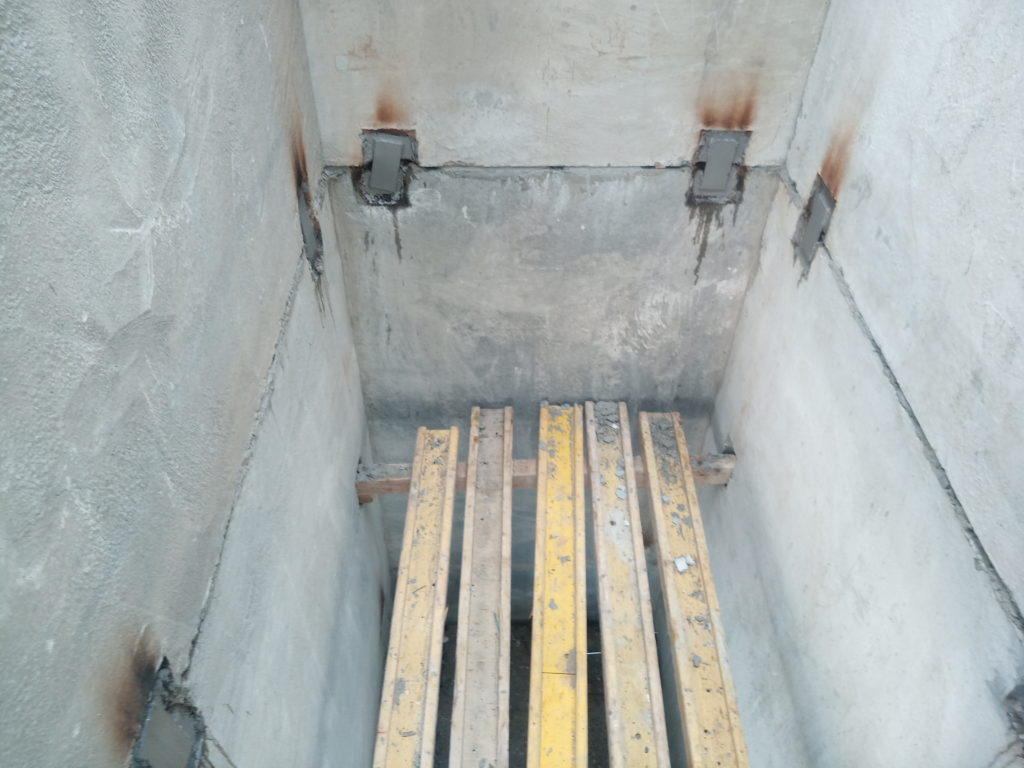

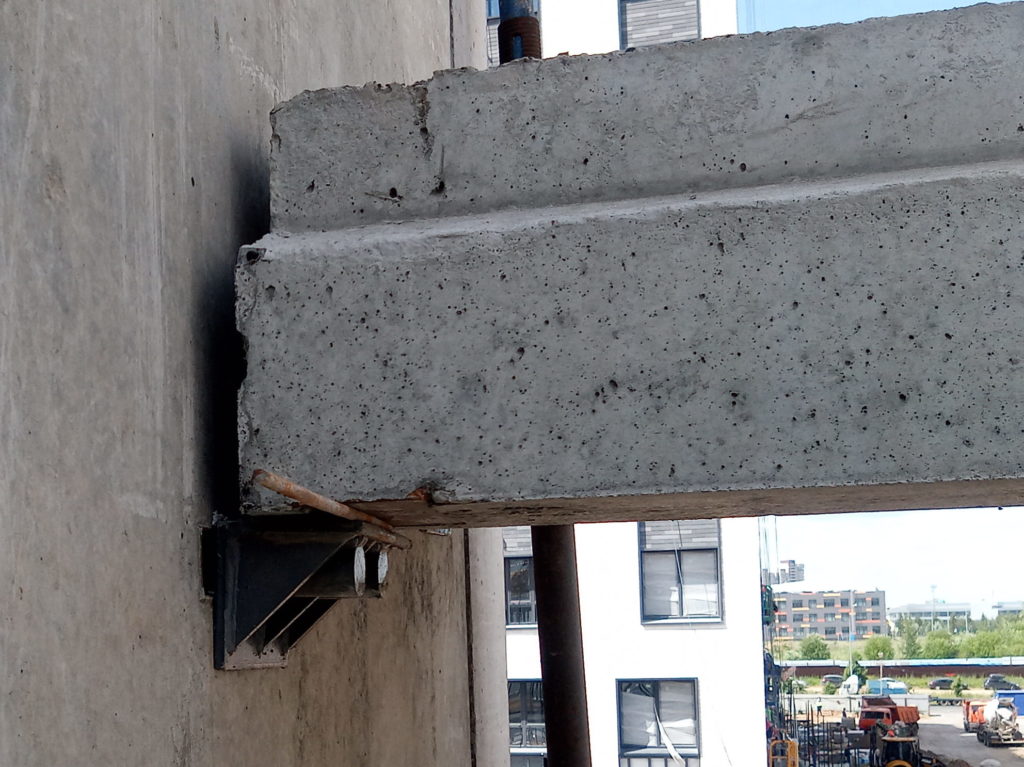

Как и в большинстве сборно-монолитных несущих систем, объём сварочных работ сведен к минимуму. Тем не менее, в целях достижения максимальной технологичности возведения сборно-монолитного каркаса, монтаж балок лестничной клетки и стен лифтовой шахты осуществлялся со сваркой закладных деталей.

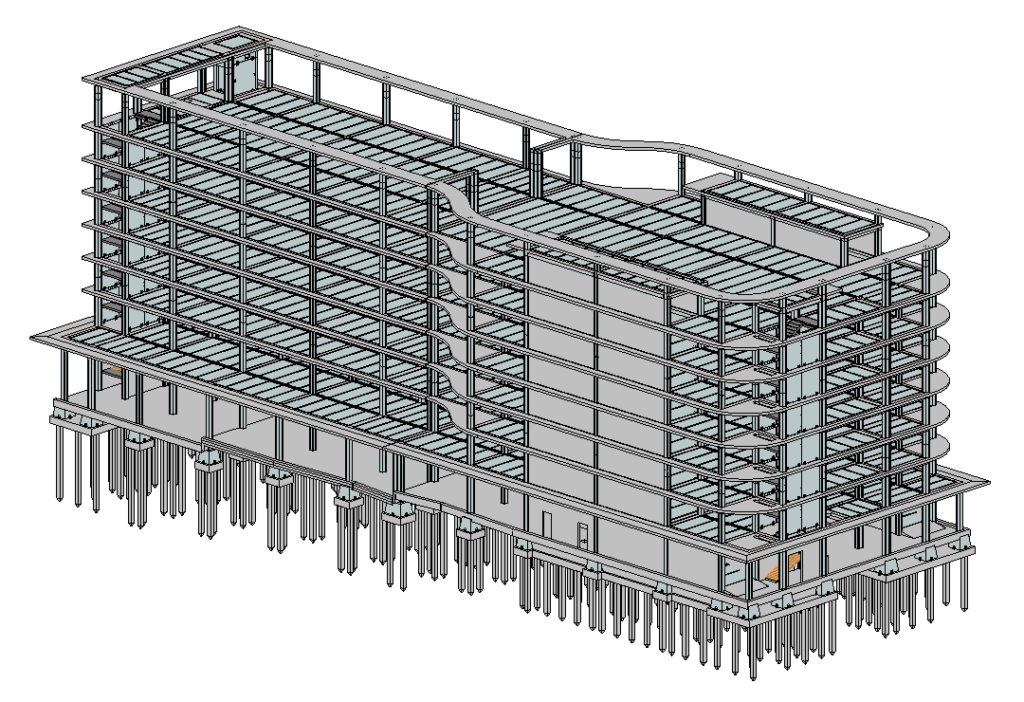

Отдельно стоит выделить, что данный объект был выполнен с применением технологии информационного моделирования. Таким образом все возможные проблемы, которые могли возникнуть в ходе строительства, корректировались на ранних этапах.
Больше информации о жилом комплексе «Мой Ритм» от застройщика «АК БАРС Инжиниринг» можно найти на официальном сайте «Ак Барс Дом».

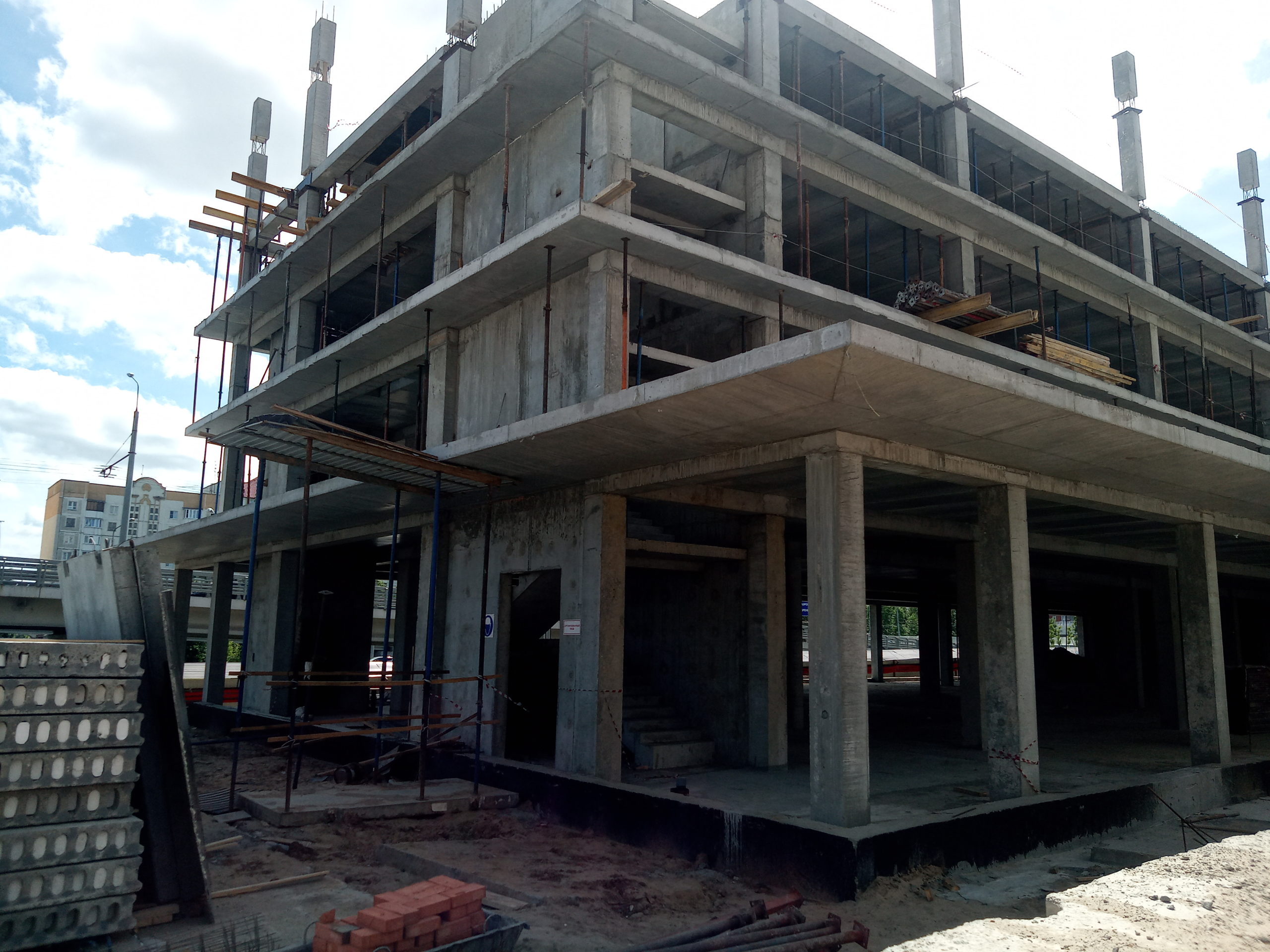

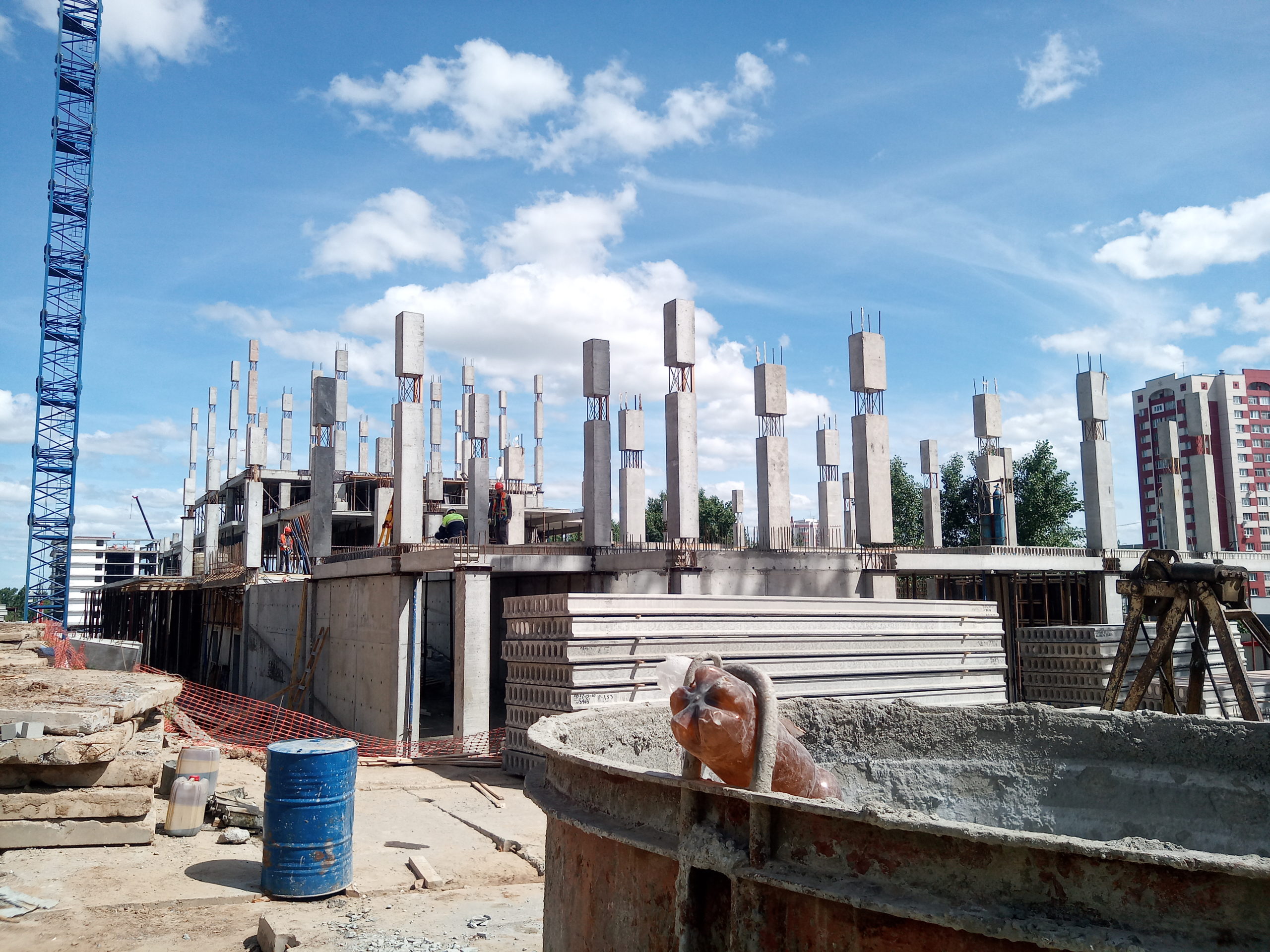

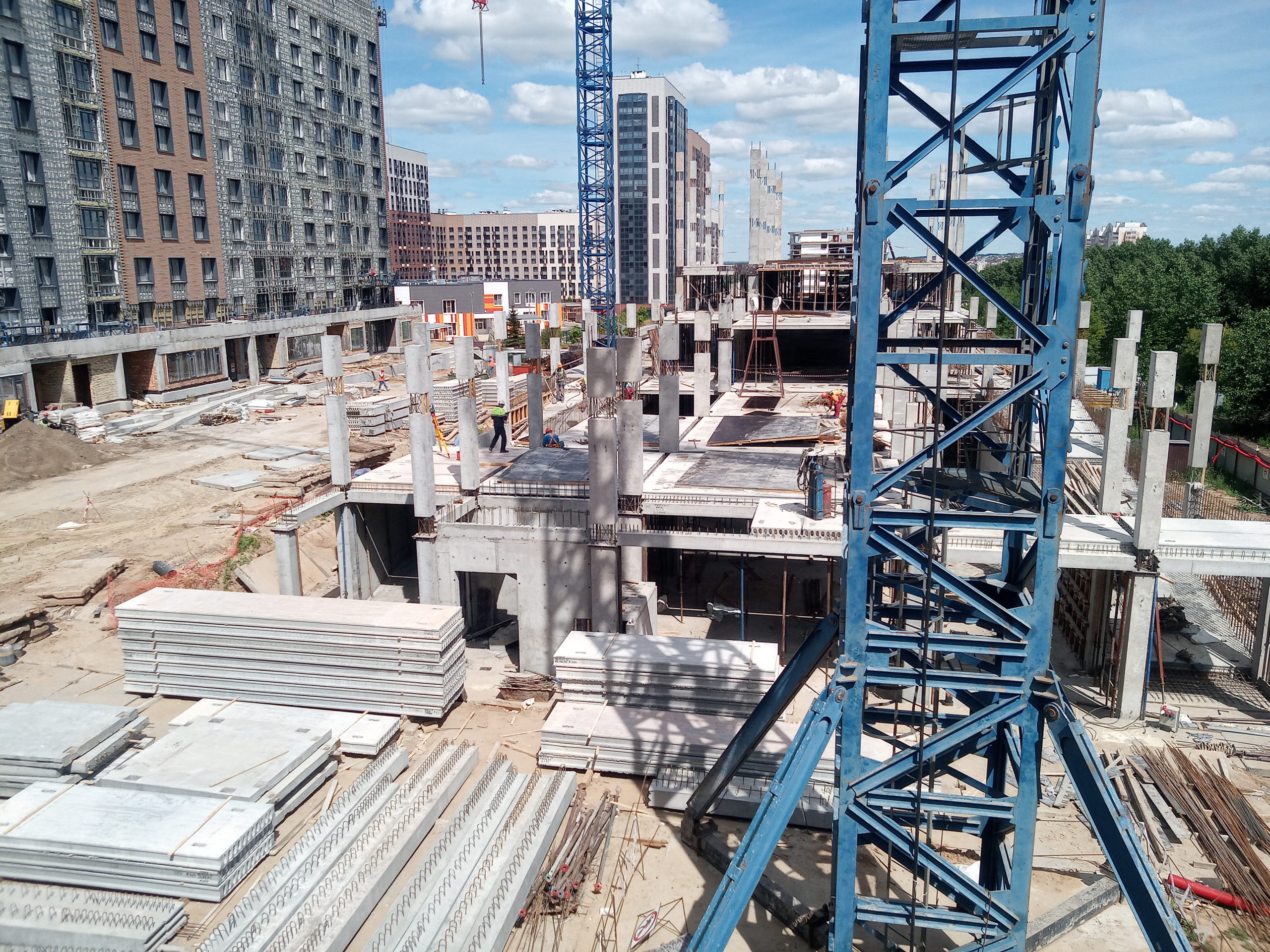

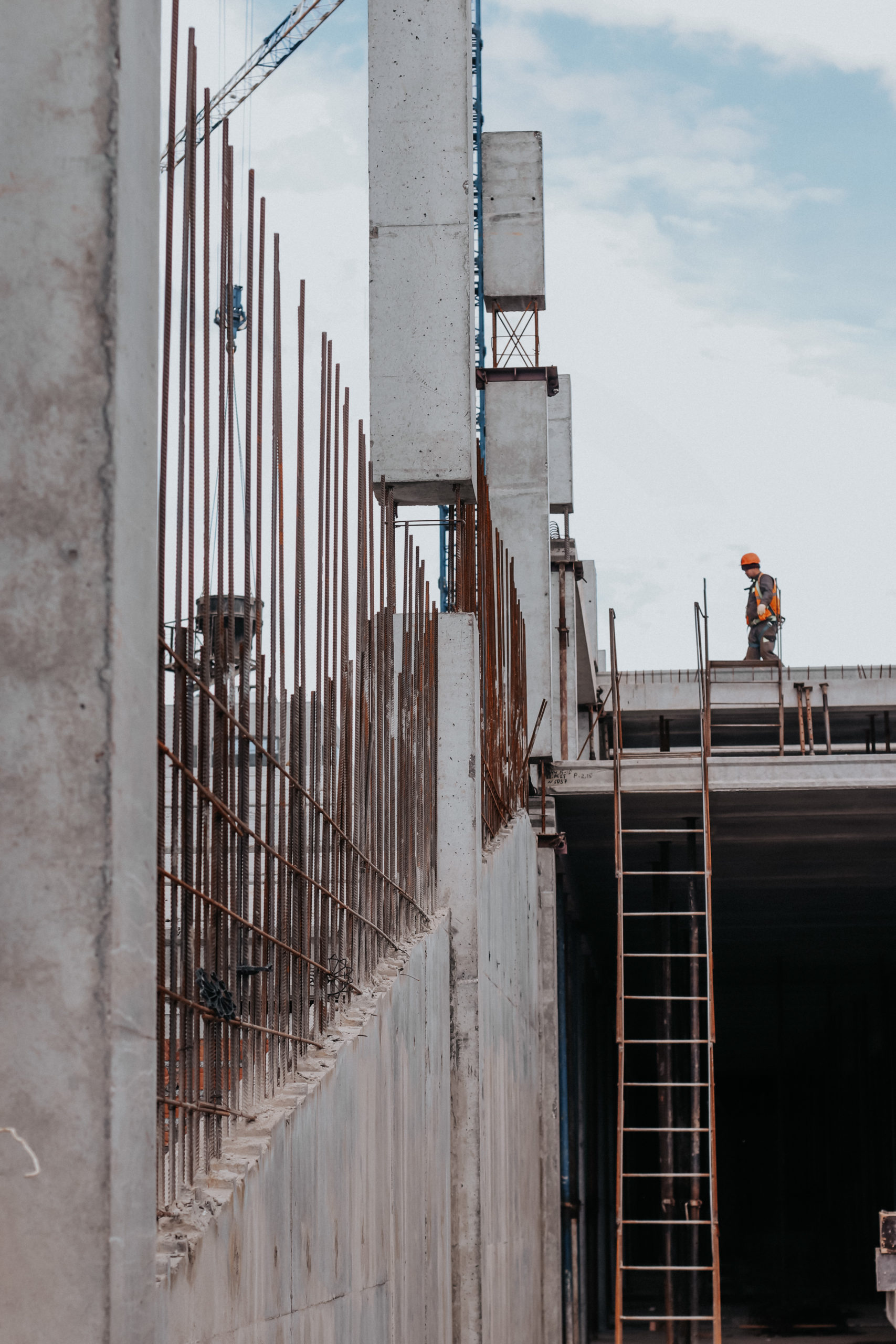

Ниже Вы можете ознакомиться с другими фотографиями процесса строительства.
